ZH-3200F

ZH3200F型强磁选机全数字可控硅整流装置技术描述

ZH3200F型强磁选机全数字可控硅整流装置,是专为高梯度强磁选机配套的激磁电源设备。本装置采用微机控制技术，系统由西门子全数字整流单元+可编程控制器+人机界面等部分构成，具有完善的激磁控制、系统保护、故障报警及显示功能。

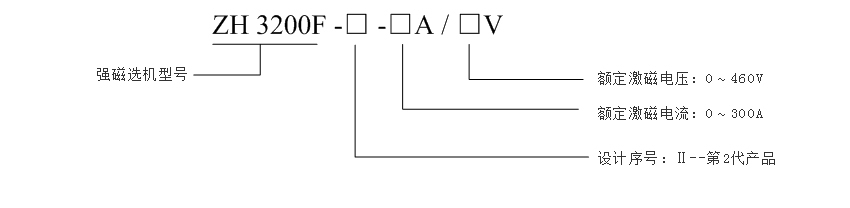

一、产品型号说明

二、主要技术参数

三、主要技术要求及实现功能

● 本装置由全数字整流器+智能电机控制器+ PLC+工业触摸屏+继电接触单元等部分构成，具有完善的激磁控制、电机智能控制、系统保护、故障报警及显示功能。
● 激磁回路三相电源通过进线电抗器接入，以抑制对电网的干扰。
● 激磁线圈激磁电源选用西门子6RA8081-6DS22-0(额定输出DC400A/485V)全数字整流器，该整流器无相序要求，可实现软开机及软关机、自动恒流调节；且具有缺相、过载、短路、过流、过压、超温等各种完善的保护功能。
● 主电机控制采用AB公司150-F108NBD智能电机控制器（额定电流AC108A）。该控制器界具有强大的软启动控制、电子式电机过载保护、失速保护和堵转检测、欠载保护、欠压保护、过压保护、电压不平衡保护等功能，且具有液晶屏人机界面，中/英文菜单显示，操作简便。当主传动机械发生堵转且超过设定值时时，智能电机控制器可立即断电，并发出故障接点信号。
    副电机和主电机均具备正反转控制功能，在“测试”工况位，通过“正转/反转”工况选择开关，可满足副电机和主电机控制转盘正转或反转功能。
● 核心控制单元选用西门子S7-200系列PLC。该PLC具有良好自诊断功能，能够进行运行参数及故障管理，可在线修改和显示当前运行的各种参数，并可循环实时存储及查阅200个以上故障信息。
    PLC系统配置1只4路EM231RTD温度模块，4个输入口各接1个PT100热电阻，构成4路温度监控单元。系统可独立监测四个油箱中线圈的温度，当任何一个油箱的测温点的温度高于设定保护温度，系统就立即切断激磁输出。
    LC系统配置EM277通讯模块，可对外提供1路RS485通讯接口，通讯协议为profibus-DP，与后台计算机联机通讯，可实时监控系统的各种运行参数和故障信息。
● 人机界面选用施耐德7吋彩色触摸屏，中文显示。可方便地在触摸屏上给激磁线圈选择“开环”、“恒流”两种控制方式；设置电压给定、电流给定、电流上下限幅、输出过流、电流软起动上升或下降斜率、4路油箱温度等各种保护参数；实时查阅各种故障信息。
● 副电机和润滑泵电机均采用ARD2系列智能电机保护器控制方式。该保护器具有抗干扰能力强，工作稳定可靠、数字化、智能化等特点，可对电动机运行过程中出现的过载、断相、欠载、不平衡等故障进行有效的保护，LED可显示三相平均电流及故障状态，或手动选择分别显示A相、B相、C相电流等信息。 润滑泵电机智能电机保护器内配置4～20mA标准信号模块，可将4～20mA接入PLC对润滑泵电机和主电机进行连锁控制。在触摸屏上可显示润滑泵电机工作电流。
● 冷却泵电机控制采用施耐德GV2热磁断路器+交流接触器组合，实现对电机的起动/停止及过载、短路保护。
● 设有一键式“急停”按钮。当系统发生故障时，可人为紧急停机，控制柜同时发出声、光报警，激磁输出逐渐降低为零，同时其余电器断电，然后系统断闸。
● 本装置在激磁输出端接有大电流续流二极管，当系统供电突然中断时，由续流二极管提供放电保护。
● 柜门上配置数显式三相进线交流电压表1块；指针式副电机电流、主电机电流、激磁电压、激磁电流表各1块，以便更好地观察系统工作状况。
