GZDW型智能高频开关直流电源装置技术描述
GZDW型智能高频直流电源装置,是武汉科技大学研发的高性能电力电源产品。本装置严格按照艾默生公司电力电源合作指导书要求进行设计与生产，并且全部选用艾默生公司生产的核心部件，该部件借助INTEL公司嵌入式CPU处理器的强大功能，实现配电监控、充电模块、绝缘监测、电池监测等设备的协调工作；通过先进电池管理程序实现智能化管理功能；内置多种标准后台协议、可通过后台配置软件选择上报系统参数；适合各等级电厂、高端电站应用，实现智能化无人值守管理。

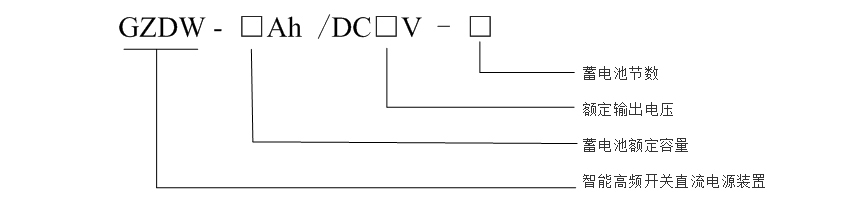

一、产品型号说明
二、主要技术参数：
| 交流输入额定电压：三相四线制AC380V±15%（或三相三线AC380V）；单路或双路进线 | 交流输入额定频率：50Hz（±10%） |
| 浮充电时电压范围：DC 198～260V（110V系统：DC 99～130V） | 均充电时电压范围：DC 220～286V（110V系统：DC 110～143V） |
| 充电模块输出额定电流： N×10A （或N×20A）；最大极限电流 110%In | 输出电流限流： 0%～110% In可调 |
| 负载适应能力：0%～110%电流额定值内均能正常工作 | 蓄电池充电限流：10%～100%输出电流额定值内连续可调 |
| 纹波系数： ≤0.5% （典型值0.5%） | 稳压精度： ≤±0.5%（典型值0.1%） |
| 稳流精度： ≤±0.5% | 充电模块间电流不均衡度:：≤±0.5% |
| 效率： ＞90% |
机柜噪声： ≤55dB（距屏1m处） |
|
保护参数：
|
柜体参数： （高×宽×深） |
三、使用环境
海拔高度： ＜2000米
环境温度： -10℃～45℃
相对湿度： 90%（25）℃
地震等级： 7级
安装地点： 室内
四、设计制造及检验标准
GB 3859.1-1993 半导体电力变流器
GB 13337.1-91 固体型防酸式铅酸蓄电池技术条件
GB 50172 电气装置安装工程蓄电池施工及验收规范
DL/T 459-92 镉镍电池直流屏订货技术条件
DL/T 637-1997 阀控式密封铅酸蓄电池订货技术条件
DL/T 5044 火力发电厂、变电所直流设计技术规范
JB/T 8456-1996 低压直流成套开关设备
ZBK 45017 电力系统用直流屏通用技术条件
ZBK 45020 电力系统保护、自动继电器通用技术条件
Q/SMOY 1-2000 电力系统用微机监控直流电源柜
五、主要性能特点
系统智能完成18节12V（或108节2V）免维护蓄电池的均充和浮充功能；全部监控均可通过7寸彩色触摸屏人机界面完成,中文菜单设置。
系统采用两段进线交流电源供电方式，且可自动切换；具有交流输入过压、欠压、过流、缺相保护，表盘配有合母电压、控母电压、负载电流、充放电电流表。
系统具有直流控母绝缘监视功能，可实时在线监测各支路直流母线的接地极性和接地电阻，实现母线电压异常和绝缘降低报警。
具有电池电压巡回检测功能，可实时在线监测蓄电池组单节电池的好坏，故障报警，以确保系统安全运行。
高频开关模块采用N+1冗余方案，由数个艾默生10A/220V（或20A/220V）智能高频开关模块并联供电，自动均流，且可以带电热拔插。当一个充电模块故障时，其它模块仍能继续工作，不影响输出电压。且该高频开关模块具有完善的过压、过流、过温、短路保护功能，且可独立显示模块的输出电压、电流。
高频开关模快采用不依赖上位监控的工作方式，在监控模块故障退出时，高频开关模块也能按预先设定的条件继续对蓄电池正常充电，确保系统安全供电。
具备正常工作的灯光指示及故障时的声光告警，具有2对外接常开、常闭点的报警接口。
具有与上位机通讯功能，对外提供RS232/RS485远程数据通讯接口，通讯协议为 Modbus。
系统核心部件全部选用艾默生ER22010/ER22020智能高频充电模块、EMU10触摸屏监控模块、EAU01交流配电监控模块、EDU01直流配电监控模块、EGU01绝缘监控模块、EBU01（EBU02）电池巡检模块，具有极高可靠性及通用互换性。
直流馈出开关选用西门子、ABB、施耐德、北京人民等知名品牌产品。
免维护蓄电池选用德国荷贝克、阳光、日本松下、汤浅等知名品牌产品。
柜体结构前门为大视野玻璃外门及上下双仪表内门、后门为双对开门结构，柜型美观大方，各部件可互换通用,柜体具有足够强度和钢度,保证在吊装时，柜体和内部元器件不会变形扭曲。
