KGCF-3型强磁选机全数字可控硅整流装置技术描述

KGCF-3型强磁选机全数字可控硅整流装置,是专为高梯度强磁选机配套的激磁电源设备。本装置采用微机控制技术，系统由可控硅功率单元+可编程控制器+人机界面+数字励磁调节器等部分构成，具有完善的激磁控制、系统保护、故障报警及显示功能。

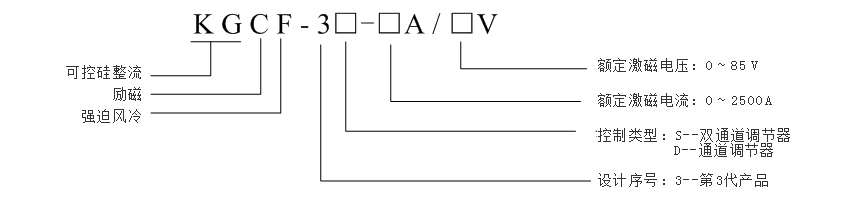

一、产品型号说明

二、主要技术参数：

三、主要技术性能及控制要求

● 系统采用全数字控制技术，系统由三相全控桥功率单元+工业触摸屏+可编程控制器+数字调节器（双/单）等部分构成，具有完善的激磁控制、转环与脉动电机控制、系统保护、故障报警及显示功能。
● 主回路采用三相全控桥整流电路。晶闸管选用6只3英寸KP2000A/800V元件，反并联压装于J5型散热器内，抽屉式结构安装。主回路散热采用顶装风机强制风冷方式。采用完善的电压浪涌吸收及阻容保护电路，以确保晶闸管的使用安全。
● 人机界面选用施耐德7寸彩色触摸屏，中文显示。可方便地在触摸屏上选择“恒角”、“恒流”两种控制方式；设置电流给定、电流上下限幅、输出过流、电流软起动上升或下降斜率等各种保护参数；实时查阅各种故障信息。
● 核心控制部件选用西门子S7-200系列PLC，该PLC具有良好自诊断功能，能够进行运行参数及故障管理，可在线修改和显示当前运行的各种参数，并可循环实时存储及查阅200个以上故障信息。
● 系统可对外提供RS-485串行通讯接口，系统可对外提供RS-485串行通讯接口，通讯协议为Profibus-DP、Modbus、工业以太网TCP/IP三种任选其一。与上位机监控系统联机通讯, 可实时监控系统的各种运行参数和故障信息。
● 系统具有两套完全独立的激磁数字调节器通道，两套通道互为热备。在运行中可手动选择或A通道或B通道工作，并可带电更换任一通道的数字调节器或开关电源模块。
● 激磁数字调节器由超大规模集成电路的智能芯片和高速模数转换器等芯片构成，具有输入电源无相序要求、工作电压范围宽、波形对称度好、控制精度高、触发功率大、抗干扰能力强、工作稳定可靠等显著特点；且采用PLC机箱式结构，35mm标准卡轨式安装，菲尼克斯可拔插接线端子，接触可靠，拆装方便。
● 转环电机、脉动电机采用ARD2系列智能电机保护器控制。该保护器具有抗干扰能力强，工作稳定可靠、数字化、智能化、网络化等特点，可对电动机运行过程中出现的过载、断相、欠载、不平衡、接地、漏电、堵转等故障进行有效的保护。
● 系统具备的综合保护及报警功能如下：
     ● 三相电源缺相报警停机保护；
     ● 快熔熔断报警停机保护；
     ● 交流进线过流、短路报警停机保护;
     ● 主线圈温度超温报警停机保护；
     ● 主线圈缺水报警停机保护；
     ● 分线圈水流异常报警(不停机)
     ● 整流器输出限幅保护
     ● 整流器主回路超温报警保护
     ● 整流器过流故障报警停机保护系统一旦发生故障，系统可立即切断直流输出，同时自动实现逆变运行，将激磁线圈储存的能量反馈至电网。
● 系统具有激磁软启动/停止功能，可有效防止因突加大电流而对激磁线圈造成的冲击伤害；激磁输出调节采用触摸屏键盘数字给定方式。
● 断路器、接触器、热继电器、继电器、信号灯、按钮选用施耐德品牌。
